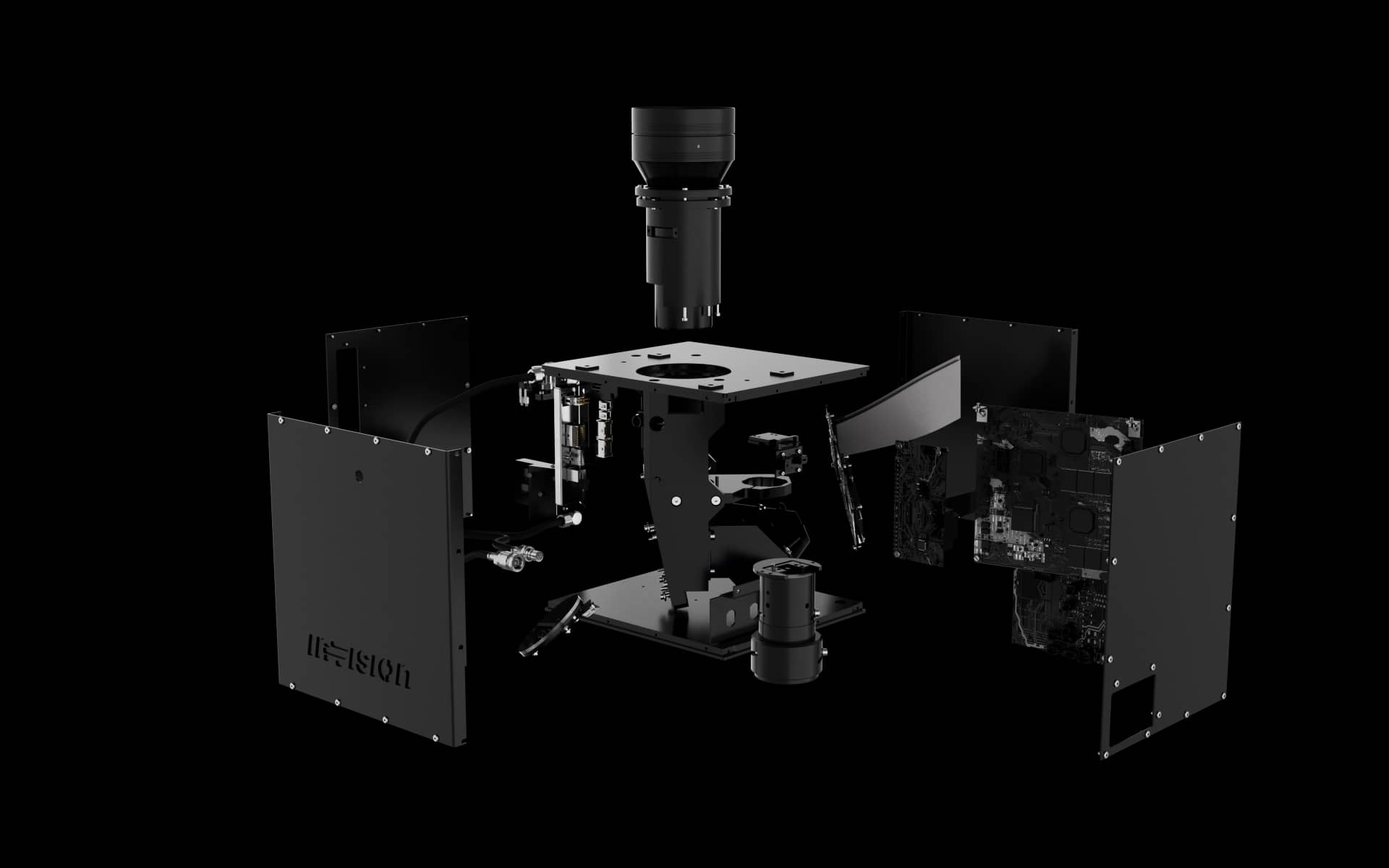

Unsere Projektionsobjektive

Light Engines auf  Basis von DLP® Technologie haben viele Branchen nachhaltig verändert. In-Vision steht an der Spitze dieser Veränderung - mit den höchstentwickelten Light Engines am Markt.

Light Engines

<ul><li>Wellenlängen zwischen 365 bis 1100nm</li><li>Single oder Multi Wavelenght Architektur</li><li>Interne oder Externe Beleuchtung</li><li>LED oder Laser</li><li>TIR oder Reversed-TIR Prisma</li><li>Bis zu 20W Output Power</li><li>Wechselbare Beleuchtungseinheit</li></ul>

Beleuchtung

<ul><li>Intensitätsmessung</li><li>Alterungskompensation für das LED</li></ul>

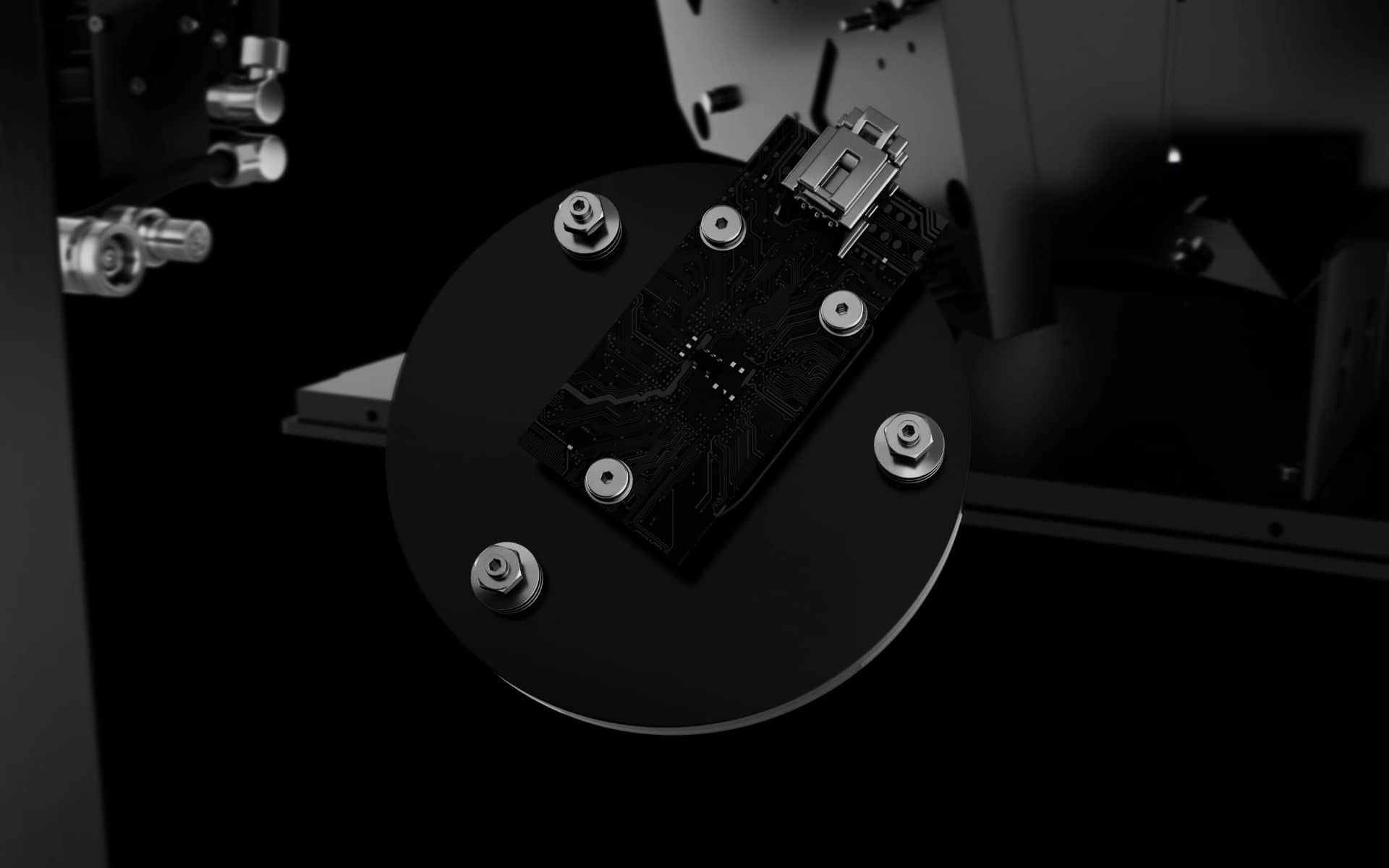

Sensorik

<ul><li>6500FYE / 6500FLQ</li><li>650LNIR</li><li>650NE / 650LE</li><li>9000</li><li>9000X / 9000XUV</li><li>9500 / 9500UV</li><li>4K Chipset</li></ul>

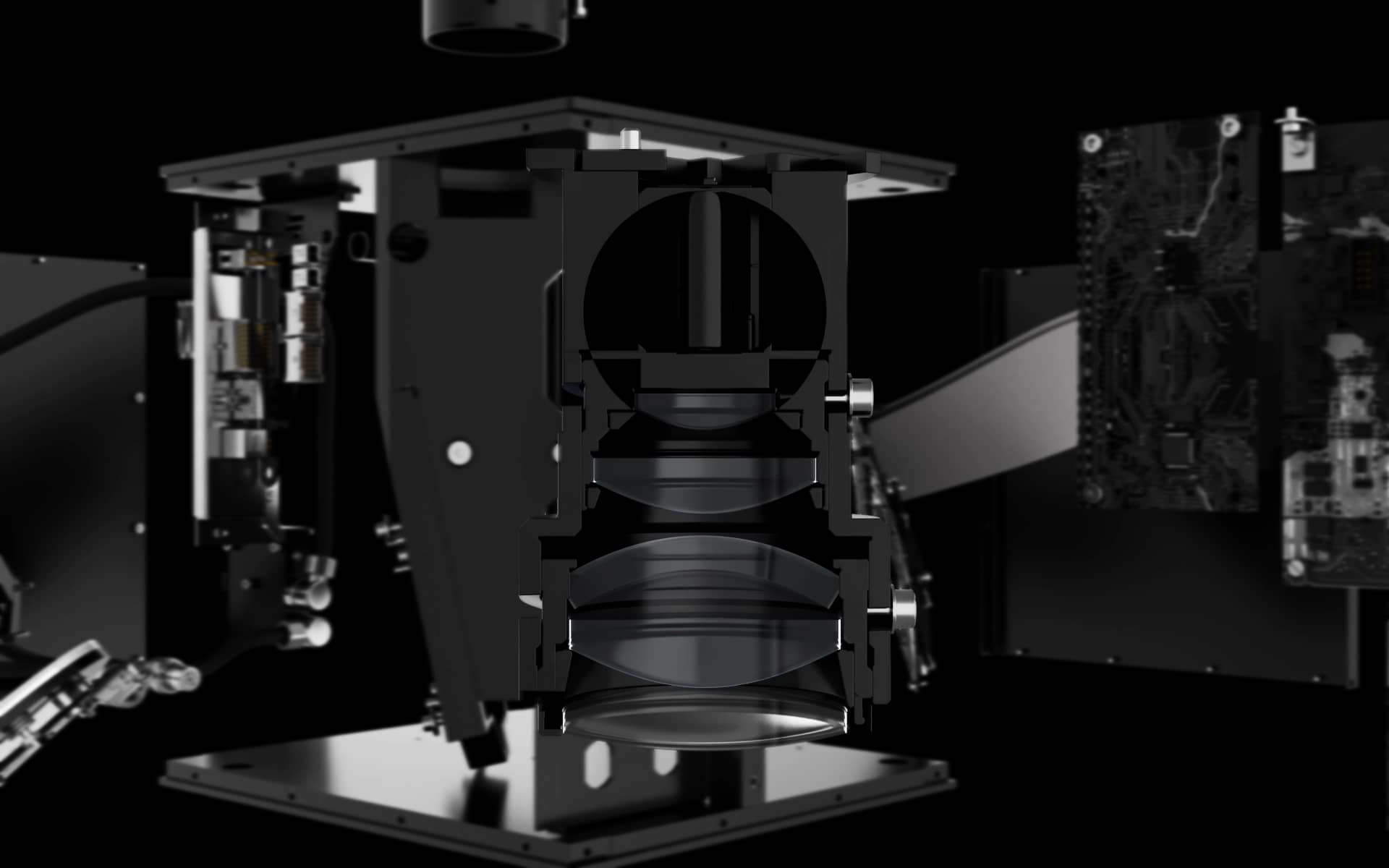

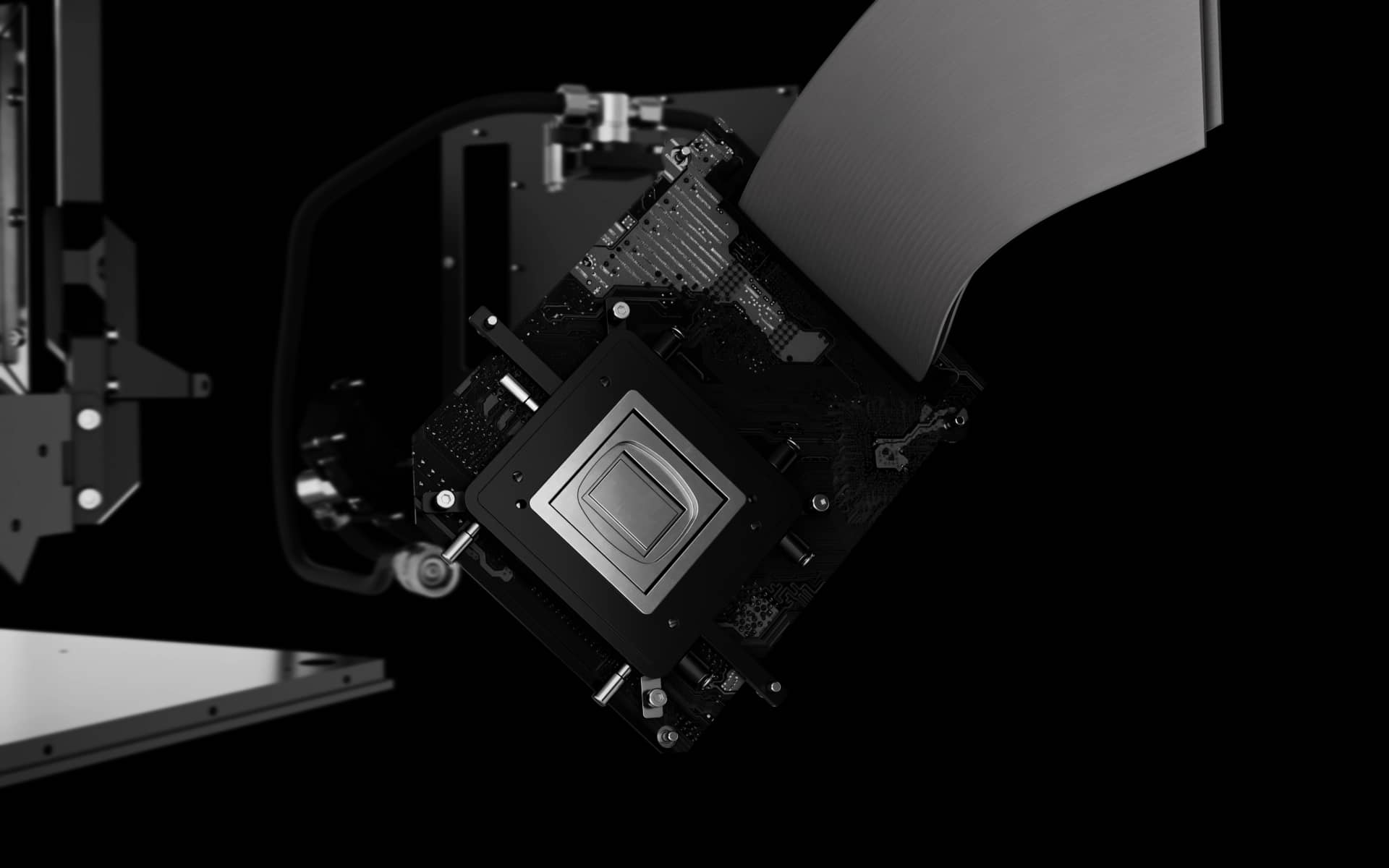

DLP Plattform

Wir verfügen über eigens entwickelte Kühlsysteme oder über Komponenten von zertifizierten Lieferanten

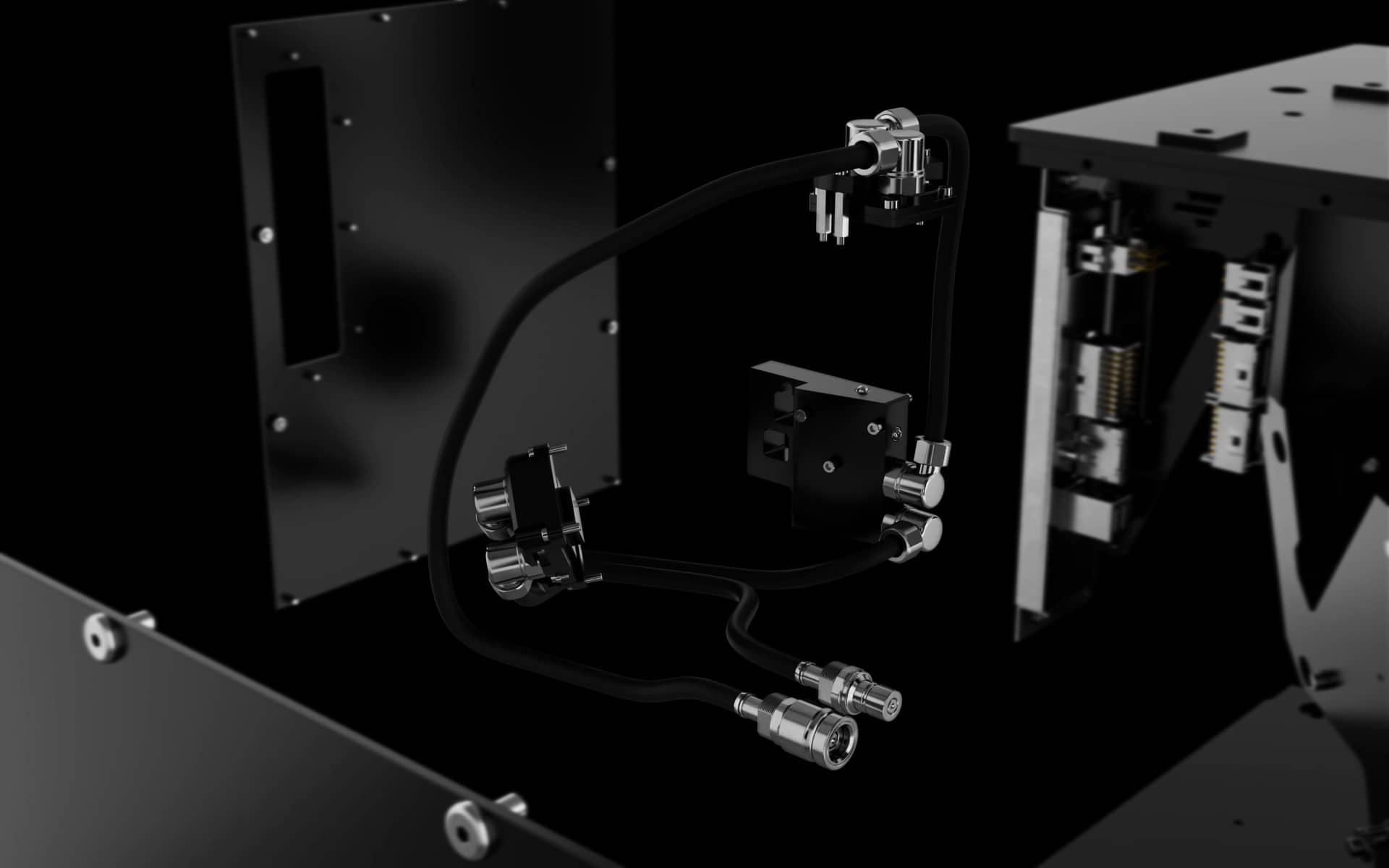

Kühlung

<ul><li>Wählbare Interfaces und Anschlüsse</li><li>Form und Position wählbar</li><li>Integration externer Funktionalitäten</li><li>Single- und Multi-Channel LED Treiber</li></ul>

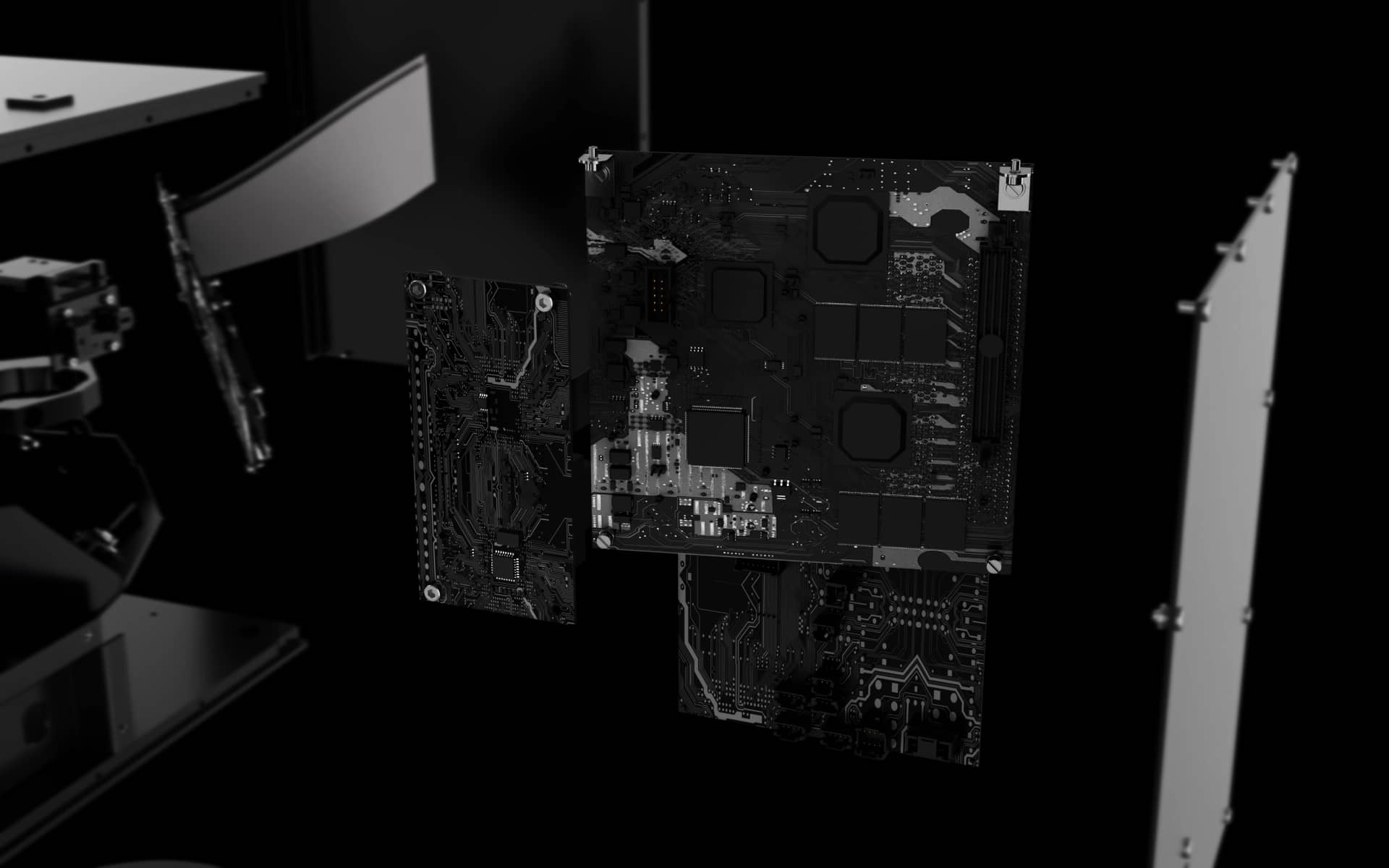

Elektronik

<ul><li>Wellenlängen zwischen 365 und 1100nm</li><li>Single- oder Multi-Wavelength</li><li>Bildgröße</li><li>Projektionsabstand</li><li>Verzerrung</li><li>Wechselbares Objektiv</li><li>UV optimiert</li></ul>

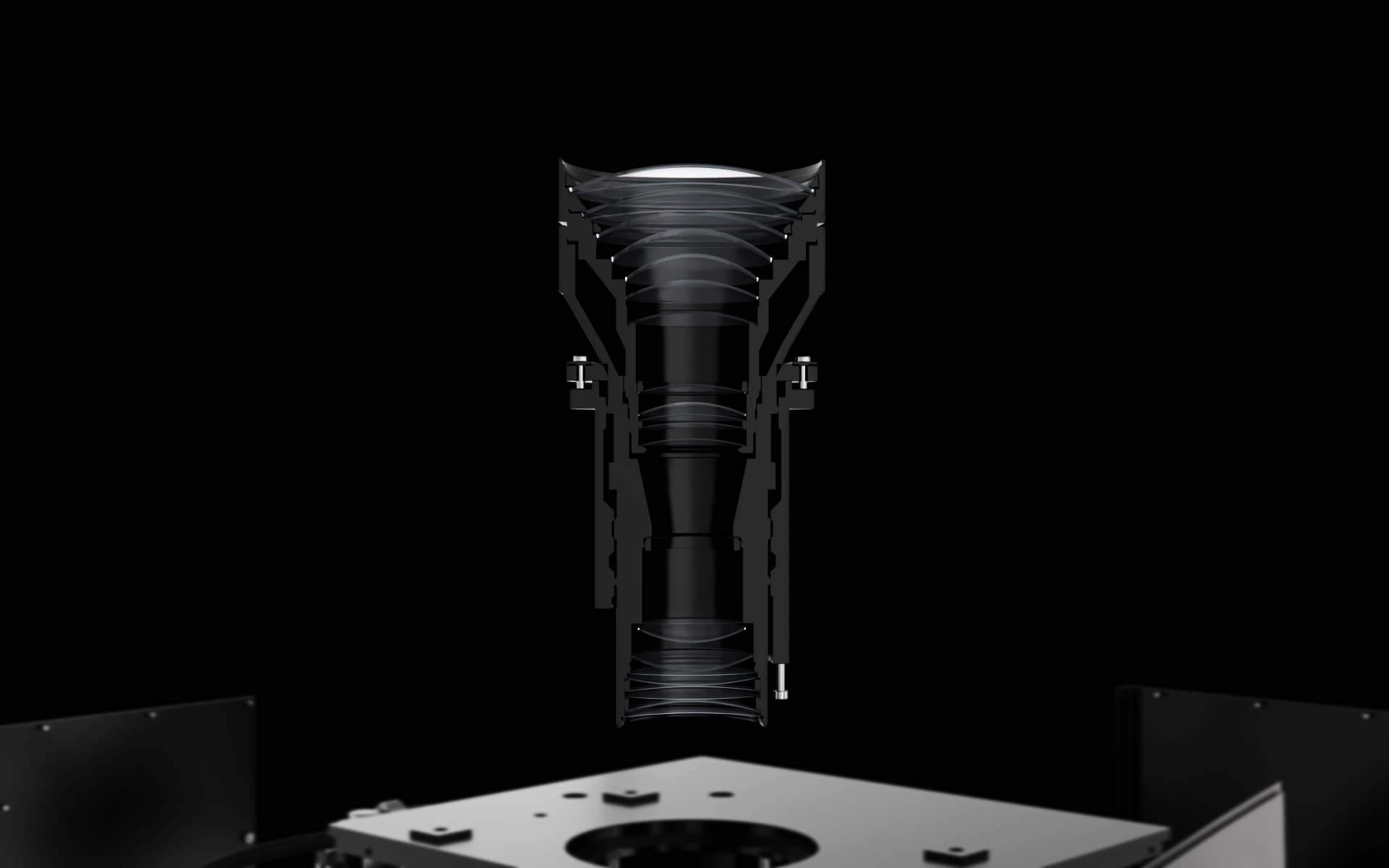

Projektionsobjektiv

<ul><li>Größe</li><li>Verankerung</li><li>Gewicht</li></ul>

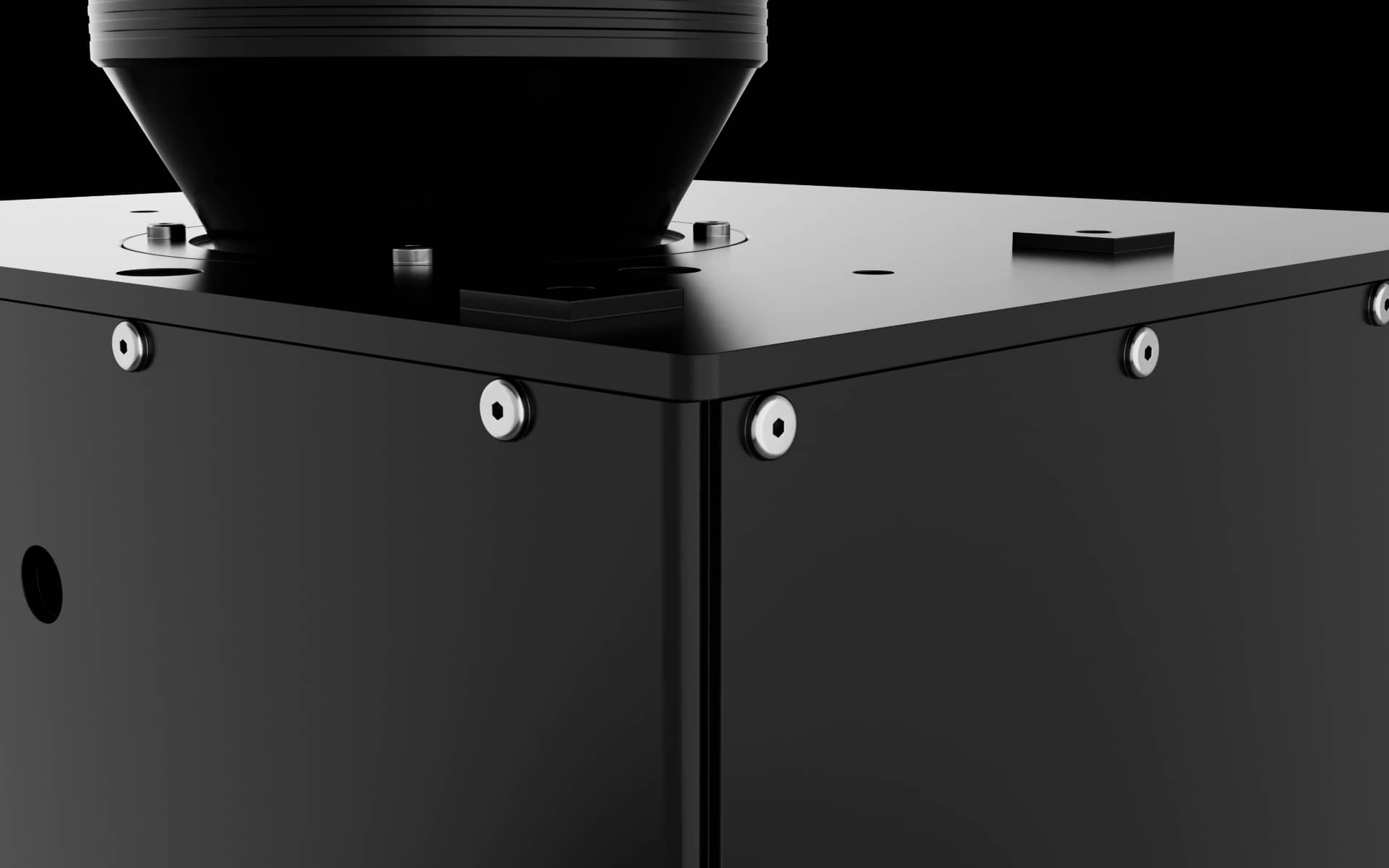

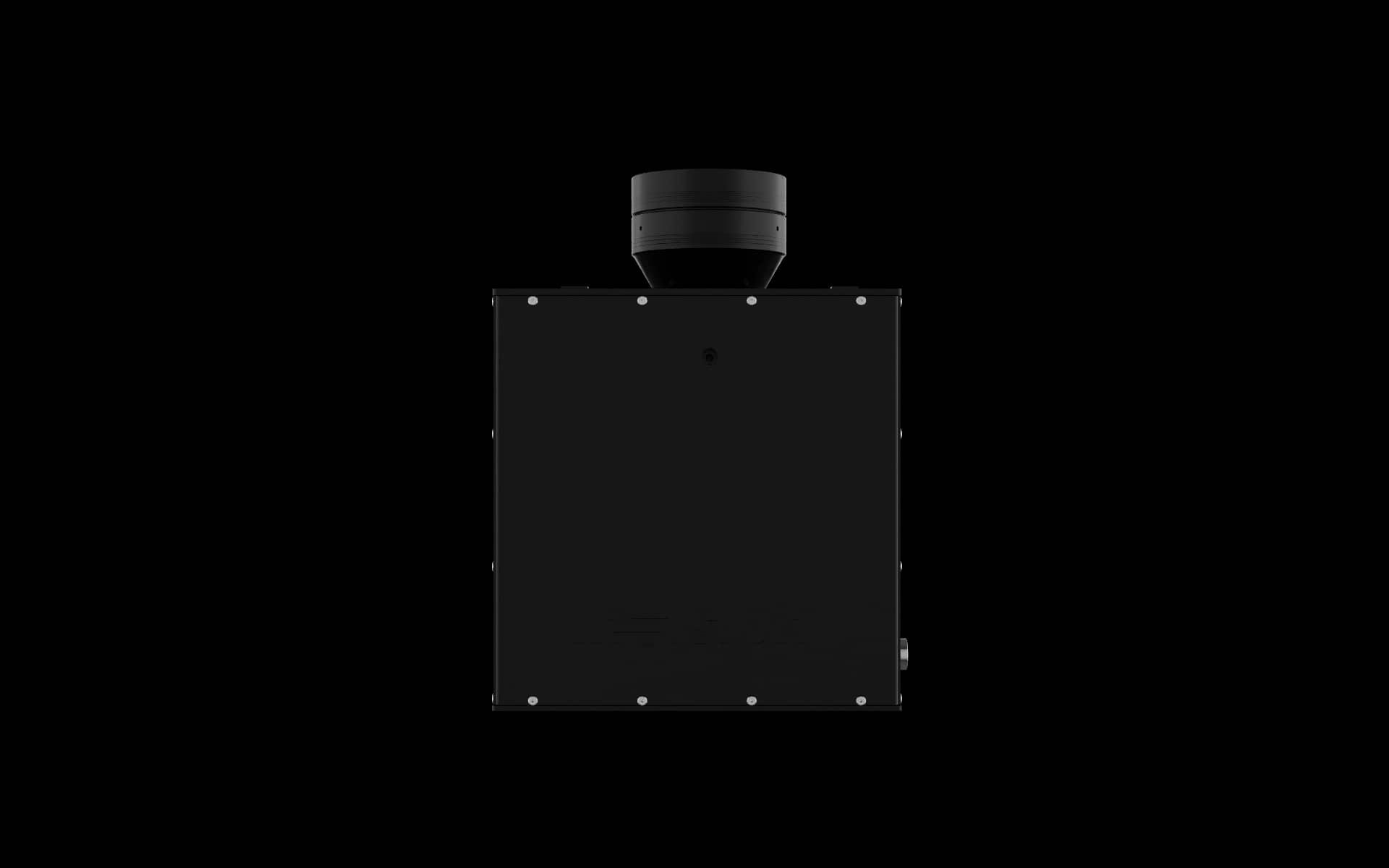

Gehäuse

Sie wollen ein sehr spezifisches Problem lösen? Hier eine Auswahl an Möglichkeiten wie wir Ihnen helfen können.

Vollkommen auf Ihre Bedürfnisse abgestimmt

Ablauf eines typischen entwicklungsprojektes (engl)

Landing Page

Home

Industrieprojektoren

HELIOPORA

References

References (EN)

Laborausrüstung (EN)

Projektionsobjektive

Objektive

Capabilities

Leistungen

Optikentwicklung

Careers

Karriere

Company

Industries

Anwendungen

Headquarter

Locations

Unternehmen

Über uns

Projected

Newsblog (EN)

Suche

Anpassbares strukturiertes Licht für optogenetische und mikroskopische Anwendungen

IN-VISION ist führend in der Entwicklung innovativer Lösungen für die Konvergenz von Optogenetik und Lithographie. Unsere Spitzentechnologien geben Forschern Werkzeuge in die Hand, um zelluläre Mechanismen genauer zu erforschen und komplizierte Mikrostrukturen mit unübertroffener Präzision zu erzeugen.

HELIOPORA kombiniert die Genauigkeit und Zuverlässigkeit eines industriellen UV-Lichtprojektors mit einer breiten Palette von Mikroskopobjektiven. Dies ermöglicht präzise Belichtungen mit nahezu jeder Pixelgröße.
Durch den Anschluss an eine CMOS-Kamera entfällt das Wechseln zwischen Projektor und Mikroskop, und mit Hilfe einer Bilderkennungssoftware lässt sich sogar ein Closed-Loop-System realisieren. Dies ermöglicht die Automatisierung von Prozessen und eröffnet völlig neue Horizonte für die Arbeit mit Licht.
Die Eigenschaften von HELIOPORA auf einen Blick:






<ul><li>2K Auflösung - Bildgröße von 0,5mm bis 5mm in der Diagonalen</li><li>Gleichmäßige Belichtung und minimale Verzerrung durch den Einsatz eines Industrieprojektors</li><li>Freie Wahl der Wellenlänge durch Verwendung geeigneter Lichtquellen</li><li>Modulares System - freie Wahl der Komponenten vom Objektiv bis zur Kamera</li><li>Nahezu unbegrenzte Leistung von bis zu 16W </li><li>Faserbündel-Kopplung möglich</li><li>Top-Support durch IN-VISION R&amp;D bei der Implementierung</li></ul>

Laboratory Equipment

Das leistungsstarke Scrolling-System bietet nie dagewesene Möglichkeiten zur Anpassung an Kundenwünsche und außergewöhnliche Leistung.

Be the first to explore the all new Light Engine PANDIA.
Meet the team from IN-VISION and book a demo here!

Book your demo for PANDIA

- Scrolling-Verfügbarkeit für größere Bildebenen: PANDIA ist für eine bewegliche Belichtung ausgelegt, während die Berechnungen am Display durchgeführt werden.
- Stackability für mehr Produktivität: Durch die geringe Breite des Systems können Projektoren bis hin zu sehr kleinen Pixelgrößen aneinandergereiht werden, um Systeme mit großen Bildebenen aufzubauen.
- Ein offenes System mit unbegrenzten Möglichkeiten zur Anpassung: Der eingebaute FPGA ermöglicht es den Benutzern, ihre Anwendungen anzupassen oder vorbereitete Software zu verwenden. Das integrierte FPGA bietet bis zu 7 Gigabyte für Bildspeicher, Programmierlogik und DSP-Slices zur individuellen Anpassung.
- Mehrere Wellenlängen für die Arbeit mit verschiedenen Materialien: Zwei unabhängige Beleuchtungsmodule bieten bis zu drei verschiedene Wellenlängen.
- Variabilität: Pandia wird mit einem telezentrischen Objektiv mit einer Pixelgröße von 10um ausgeliefert; jede andere Auflösung kann mit kundenspezifischen Objektiventwicklungen im Hause IN-VISION leicht realisiert werden.
- Wassergekühltes System für höchste optische Leistung: Die optimierte Wasserkühlung bietet volle Leistung für alle Anwendungen - bis zu 9 Watt pro Wellenlänge.
- Hochgeschwindigkeits-Datenschnittstelle: Maximale Übertragungsraten werden mit Gigabit-Ethernet oder einer optischen Datenschnittstelle realisiert, die flexibel, verlustfrei über große Entfernungen und immun gegen elektromagnetische Störungen ist.
- Austauschbarkeit der Beleuchtungsmodule: Der Kunde kann die beiden LED-Module einfach austauschen, was keine weitere Kalibrierung oder Einstellung erfordert. Dies kann auch nach Tausenden von Betriebsstunden ohne Beeinträchtigung erfolgen.
- Integrierte Benutzerschnittstelle für Bediener: Ein integriertes HMI informiert den Bediener über den Betriebsstatus und kritische Parameter.

Lithographie

PANDIA

Das leistungsstarke Scrolling-System mit echter nativer 4K-Auflösung.

- Scrolling-Verfügbarkeit für größere Bildebenen: PANDIA ist für eine bewegliche Belichtung ausgelegt, während die Berechnungen am Display durchgeführt werden.
- Stackability für mehr Produktivität: Durch die geringe Breite des Systems können Projektoren bis hin zu sehr kleinen Pixelgrößen aneinandergereiht werden, um Systeme mit großen Bildebenen aufzubauen.
- Ein offenes System mit unbegrenzten Möglichkeiten zur Anpassung: Der eingebaute FPGA ermöglicht es den Benutzern, ihre Anwendungen anzupassen oder vorbereitete Software zu verwenden. Das integrierte FPGA bietet bis zu 7 Gigabyte für Bildspeicher, Programmierlogik und DSP-Slices zur individuellen Anpassung.
- Mehrere Wellenlängen für die Arbeit mit verschiedenen Materialien: Zwei unabhängige Beleuchtungsmodule bieten bis zu drei verschiedene Wellenlängen.
- Variabilität: Pandia wird mit einem telezentrischen Objektiv mit einer Pixelgröße von 7.1um ausgeliefert; jede andere Auflösung kann mit kundenspezifischen Objektiventwicklungen im Hause IN-VISION leicht realisiert werden.
- Wassergekühltes System für höchste optische Leistung: Die optimierte Wasserkühlung bietet volle Leistung für alle Anwendungen - bis zu 9 Watt pro Wellenlänge.
- Hochgeschwindigkeits-Datenschnittstelle: Maximale Übertragungsraten werden mit Gigabit-Ethernet oder einer optischen Datenschnittstelle realisiert, die flexibel, verlustfrei über große Entfernungen und immun gegen elektromagnetische Störungen ist.
- Austauschbarkeit der Beleuchtungsmodule: Der Kunde kann die beiden LED-Module einfach austauschen, was keine weitere Kalibrierung oder Einstellung erfordert. Dies kann auch nach Tausenden von Betriebsstunden ohne Beeinträchtigung erfolgen.
- Integrierte Benutzerschnittstelle für Bediener: Ein integriertes HMI informiert den Bediener über den Betriebsstatus und kritische Parameter.

3D-Druck

PANDIA 4K

Die leistungsstärkste UV Light Engine für dynamische Belichtung, mehrere Wellenlängen und bis zu 16 Watt in der Bildebene.

HELIOS wurde gezielt entwickelt um dem Bedürfnis nach höchster Lichtintensität gerecht zu werden. Die neue Light Engine basiert auf einem neuartigen, von In-Vision entwickelten, Belichtungssystem und erreich 60W Lichtintensität. Das entspricht etwa 200% der Leistung aktuell verfügbarer Engines. Auf der Bildebene erreicht HELIOS bis zu 12W Lichtleistung. Zudem sind alle optischen Elemente und deren Beschichtungen auf höchste Uniformity und Konstrastwerte optimiert. HELIOS erreicht dabei bessere Werte als jede andere durch uns gebenchmarkte Light Engine.
Abgesehen von der optischen Performance, war es uns ein Anliegen soviele Verbesserungen wie möglich in das Design von Helios zu integrieren. So ist der gesamte Projektor modular aufgebaut: er wird ausschließlich in Sub-Baugruppen gefertigt um höchste Zugänglichkeit für Wartung und LED Tausch zu garantieren. Die LED kann als Kassettenmodul ganz einfach vom Kunden direkt getauscht werden. Es war noch nie einfacher eine UV Light Engine zu bedienen und Instand zu halten. Helios wird in unterschiedlichen Pixel Auflösungen und Wellenlängen verfügbar sein. Aktuell bieten wir 385nm an.
Mit diesem Produkt möchten wir den Druck hoch-reaktiver Harze unterstützen und in Summe dazu beitragen, dass 3D Druck noch schneller und kostengünstiger werden kann wodurch er sich weiter als Technologie für die Serienfertigung verbreiten wird.
<hr />
HELIOS X
Die neueste Version der Power Light Engine für zuverlässige Industrieanwendungen mit dynamischer Belichtung. HELIOS X kombiniert das bewährte optische System mit neuer Elektronik und ermöglicht den reibungslosen Druck für Scrolling Applikationen. Um nur einige der neuen Funktionen zu nennen: Der Einsatz von speziell designten FPGAs macht die Light Engine so flexibel und anpassbar wie möglich; mit dem optischen PCIe-Interface lässt sich das HELIOS X im High-Speed-Scrolling Modus verwenden, da eine schnelle Datenweitergabe gewährleistet ist.

HELIOS S
Das S steht für "Superpeak" und bedeutet, dass die ohnehin schon hohe Leistung noch weiter gesteigert wird. Während die Standardversion eine Spitzenleistung von 12 W in der Bildebene erzielt, erreicht HELIOS S bis zu 16 W. Dieser Wert ist besonders wichtig bei der Arbeit mit Harzen, die eine hohe Leistung oder die Belichtung großer Flächen erfordern. Selbst bei einer Pixelgröße von 160 um erreicht die Spitzenintensität über 15mW/cm2.
<a href="https://in-vision.at/blog/post/in-vision-expands-the-worlds-most-powerful-light-engine-with-new-options">Mehr über die Versionen</a>
Helios DUO &amp; Helios TRIO
Helios DUO &amp; Helios TRIO ermöglichen es, mit UV-Licht in bis zu drei verschiedenen Wellenlängen von 365 bis 405 nm zu arbeiten. Künftig werden auch Beleuchtungsmodule mit 460 nm verfügbar sein. Neben diesen Konfigurationen können Kunden aus Objektiven mit Pixelgrößen von 2 bis 162 Micrometer ihre Wahl treffen. Das System ist wassergekühlt und hat einen vollständig geschlossenen Lichtpfad. Dank seiner robusten Bauweise kann es in rauen Produktionsumgebungen eingesetzt werden, in denen Staub und Dämpfe den optischen Systemen in der Regel sehr zusetzen.
<hr />
Hier eine Zusammenfassung der wesentlichen Vorteile von HELIOS:
HÖCHSTE OPTISCHE PERFORMANCE: Das leistungsstärkste System am Markt

Hoch-performante Lichtquelle On/Off Kontrast und Uniformity: zugeschnittene Prismengeometrie erreicht höchste Homogenität (geprüft an insgesamt 25 Messpunkten) Beschichtung von Spiegeln und anderen optischen Elementen ist optimiert für die Wellenlänge und sicher höchste Lichtintesität Fused silica lens elements stellen höchste Lichttransmission sicher DMD Position x/y und tilt sind mit Gegendruck-Mechanik konfiguriert - die optimale Abstimmung von Optik und Mechanik führt zu höchstmöglichen Werten für MTF und Verzeichnung
EINFACHSTE HANDHABUNG:
 Es war nie leichter eine DLP Light Engine zu betreiben und Instand zu halten
LED Tausch: Kassettenmodul kann einfach vom Kunden getauscht werden Gute Zugänglichkeit durch modularen Aufbau: der gesamte Projektor wird in Baugruppen gefertigt Voll-automatische Intensitätsmessung
HÖCHSTE QUALITÄT: Umfangreiche Prüfverfahren stellen sicher, dass nur höchste Qualität unser Haus verlässt
Jeder Projektor durchläuft umfangreiche Prüfverfahren, deren Ergebnisse als Prüfprotokoll verfügbar sind 25 Messpunkte für Kontrast und Uniformity Vollkommen eingekapselter Lichtweg

<ul><li><a href="https://in-vision.at/blog/post/in-vision-launches-the-first-light-engine-with-triple-wavelengths">In-Vision stellt die erste Light Engine mit drei Wellenlängen vor</a></li><li><a href="https://in-vision.at/blog/post/in-vision-introduces-helios-the-most-powerful-dlp-uv-projector-for-additive-manufacturing">In-Vision stellt den stärksten UV DLP Projektor am Markt vor</a></li></ul>

Christof Hieger,<a href="https://in-vision.at/blog/post/listen-to-the-cto-german"> CTO von In-Vision, erklärt in einem Podcast von Ingenieur.de, was das Unternehmen zur Entwicklung der Helios Light Engine </a>bewogen hat.
Viele weitere interessante Artikel über die <a href="https://in-vision.at/de/light-engines">Light Engines</a> von In-Vision finden Sie in unserem<a href="https://in-vision.at/blog"> Newsblog.</a>

HELIOS , HELIOS S, HELIOS X, HELIOS Duo & Trio

Die erste 4K Light Engine für industrielle Anwendungen

Die neue Phoenix DLP® Light Engine ist die jüngste Entwicklung von In-Vision.
Der UV Projektor macht dank der eigens entwickelten Pixel-Shift-Technologie die Auflösung von 4K und damit eine deutlich größere Arbeitsfläche möglich. Die Verwendung des industriellen DLP670S-Chips von Texas Instruments sorgt für höhere Verfügbarkeit und eine bessere Lichtleistung über die gesamte Lebensdauer als bei bisherigen 4K-Projektoren. Ein fundierter Vergleichstest dazu ist <a href="https://in-vision.at/blog/post/what-makes-the-difference-between-dlp-uv-projectors">hier</a> verfügbar.
Die wichtigsten Merkmale von Phoenix:
<ul><li>Hohe (bis zu 6.5W) und stabile Lichtleistung über die gesamte Lebensdauer der LED</li><li>Bessere Leistung des DLP-Chips dank optimierter Kühlung, drastische Reduktion von Pixelfehlern</li><li>Anpassbar für unterschiedliche Wellenlängen und Auflösungen</li></ul>

<a href="https://in-vision.at/blog/post/phoenix-the-first-industrial-4k-dlp-light-engine">Lesen Sie alles über die Hintergründe der Entwicklung von Phoenix und persönliche Meinungen über das Produkt.</a>
<figure><img src="https://cms.in-vision.at/assets/Hieger_Zangerl_Phoenix-2-low.jpg" alt="Light Engine Phoenix presented by CTO and CEO of In-Vision" /><figcaption>CTO Christof Hieger and CEO Florian Zangerl with Phoenix</figcaption></figure>

<a href="https://in-vision.at/blog/post/how-to-use-phoenix-the-first-industrial-4k-uv-light-projector-as-an-8k-light-engine">How to use Phoenix, the first industrial 4K UV Light Projector, as an 8K Light Engine</a>

PHOENIX

Additive Fertigung auf Full-HD Basis mit DLP6500

Ikarus II Full HD/1080p DLP-Light Engine bietet die Vorteile eines kompakten, leichten und dennoch leistungsstarken optischen Moduls mit vielen Optionen zur individuellen Anpassung.
<a href="https://cms.in-vision.at/assets/Ikarus-II_factsheet.pdf#asset:714:url" target="_blank" rel="noreferrer noopener"></a>

Forscher des Kaplan Labs an der Tufts University haben einen Proof-of-Concept-3D-Bioprinter entwickelt, der zwei Vorteile der DLP-Technologie für die Entwicklung einer bedarfsgerechten Regeneration von Weichgewebe nutzt: Geschwindigkeit und Lebensfähigkeit der Zellen. Um das Projekt in die Tat umzusetzen, stellte In-Vision dem Kaplan-Labor ein Ikarus DLP-Projektionsmodul zur Verfügung. Lesen Sie den <a href="https://in-vision.at/blog/post/kaplan-lab-paves-the-way-for-on-demand-soft-tissue-regeneration-with-dlp-3d-bioprinting">vollständigen Artikel </a>in unserem <a href="https://in-vision.at/blog">Newsblog </a>oder sehen Sie sich die <a href="https://in-vision.at/blog/post/watch-the-record-from-our-webinar-bioprinting-from-scratch">Aufzeichnung des Webinars an: "Bioprinting from Scratch"</a>, um alles über diesen Anwendungsfall zu erfahren.

Kundenspezifische Modifikationen inkl. Wellenlänge, Linsenauflösung, Projektionsabstand sind mit kurzer Vorlaufzeit durch die In-Vision-eigenen Design- und Produktionslinien möglich.

IKARUS II

Plattform für Anwendungen im 3D-Druck in 2K Auflösung

Das Firebird DLP® Light Engine Modul bietet eine native WQXGA/2K (2560 × 1600) Pixelauflösung, basierend auf dem fortschrittlichen DLP9000 Lichtsteuerungs-Chipsatz von TI. Es bietet sowohl Leistung als auch Modularität, um eine Vielzahl von kundenspezifischen Anforderungen zu erfüllen.

Lesen Sie über die Anwendungsfälle der Firebird Light Engine in unserem <a href="https://in-vision.at/blog">Newsblog</a>


<ul><li><a href="https://in-vision.at/blog/post/towards-a-customizable-microneedle-solution-for-continuous-glucose-monitoring">3D-gedruckte Mikronadeln für die kontinuierliche Glukoseüberwachung</a></li><li><a href="https://in-vision.at/blog/post/4dbloodrot-heart-pump-rotor-from-the-3d-printer">Herzpumpenrotor aus dem 3D-Drucker</a></li><li><a href="https://in-vision.at/blog/post/developments-grow-with-the-exchange-of-experts">Krebsforschung mit Firebird UV-Projektor</a></li></ul>

Kundenspezifische Modifikationen inkl. Wellenlänge, Linsenauflösung, Projektionsabstand sind mit kurzer Vorlaufzeit durch In-Vision's hauseigene Design- und Produktionslinien verfügbar.

FIREBIRD

3D Messtechnik und Machine Vision auf Basis von DLP6500

Konzipiert für 3D-Messtechnik-, Scan- und Mapping-Anwendungen, projiziert die Mercury Light Engine Muster mit einer Auflösung von 1440x1080 Pixeln und einem Seitenverhältnis von 4:3. Das optische System bietet eine hohe Tiefenschärfe, geringe Verzerrung sowie hohe MTF-Werte.

Neben den Objektiven von der Stange sind kundenspezifische Modifikationen durch unsere hauseigenen Design- und Produktionslinien kurzfristig verfügbar.

Wenn Sie mehr über den<a href="https://in-vision.at/blog/post/how-does-3d-scanning-work"> 3D-Scanprozess und seine Einsatzmöglichkeiten erfahren möchten, lesen Sie unseren Blogbeitrag.</a><a href="https://in-vision.at/blog/post/how-does-3d-scanning-work"></a>

3D-Messtechnik

MERCURY

Lichtprojektion in mehreren Wellenlängen gleichzeitig

Das TWOWAVE DLP-Light-Engine-Modul bietet eine native WQXGA/2K-Auflösung (2560 x 1600 Pixel), basierend auf dem fortschrittlichen Lichtsteuerungs-Chipsatz DLP9000 von TI. Es kombiniert 2 LEDs mit 1 DMD und ermöglicht die parallele oder sequentielle Belichtung bei unterschiedlichen Wellenlängen.

Sollten Sie sich für dieses Produkt interessieren, kontaktieren Sie bitte unser <a href="mailto:sales@in-vision.at">Sales Team</a>

TWOWAVE kann an spezielle Kundenanforderungen angepasst werden, z. B. an den Abstand der Projektionslinse, das Sichtfeld, die Vergrößerung, die Wellenlänge und andere wichtige Spezifikationen.

Wenn Sie sich fragen, ob DLP-Projektion die Methode Ihrer Wahl ist, finden Sie viele interessante Artikel im <a href="https://in-vision.at/blog">Newsblog von In-Vision.</a> Zum Beispiel: <a href="https://in-vision.at/blog/post/photopolymerization-in-3d-printing">"Photopolymerisation im 3D-Druck" erklärt die SLA- und DLP-Druckverfahren</a> im Detail.
Welcher UV-Projektor ist der beste für Ihre Anwendung? Erfahren Sie mehr über die<a href="https://in-vision.at/de/light-engines"> Light Engines von In-Vision.</a>
